适用范围
JRS1系列热过载继电器（以下简称热继电器）主要用于交流50Hz／60Hz、电压至690V，电流0.1-80A的长期工作或间断长期工作的交流电动机的过载与断相保护。
热继电器具有断相保护，温度补偿、动作指示、手动复位、停止功能（手动复位与停止功能通过同一按钮实现）．该产品动作可靠，符合GB14048.4，GB14048.5，IEC60947-4-1等标准。
热继电器可与接触器接插安装，也可独立安装。
工作条件
海拨高度：不超过2000m。
周围空气温度-5。c -+40。c，24h内平均温度不超过+35。c。
大气条件：在+40。c时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+250C，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露。
污染等级为污染等级3。
安装面与垂直面的倾斜度不超过560
在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。
在有防雨设备及没有充满水蒸气的地方。
在无显著摇动、冲击和振动的地方
结构特点
三相双金属片式，脱扣扣级别为lOA。
具有断相保护。
具有整定电流连续可调装置。
具有温度补偿。
具有动作指示。
具有手动复位按钮（有停止功能）。
具有电气上可公的一常开一常闭触头。
安装方式：与接触器插入安装或独立安装。

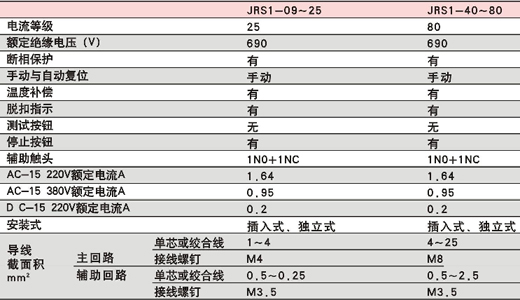

技术数据
保护特性

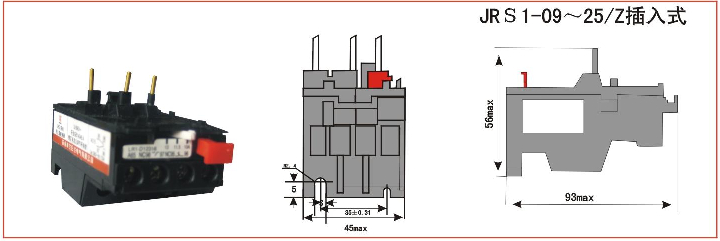

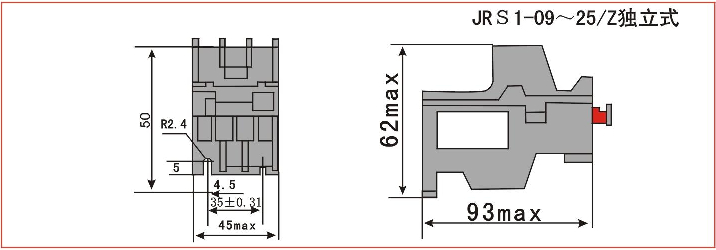

外形及安装尺寸

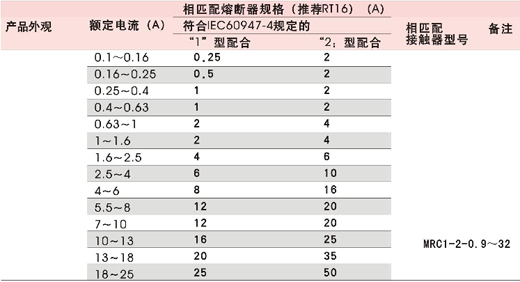

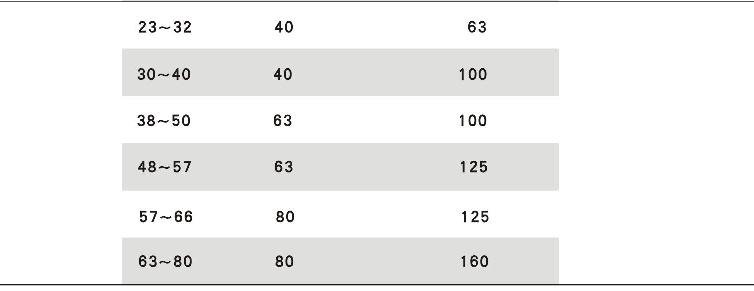

选型与订货数据（见表）

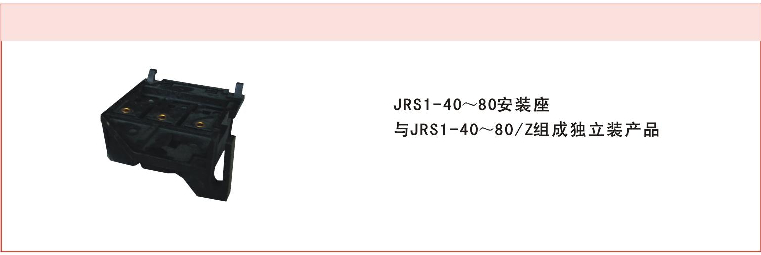

附件说明

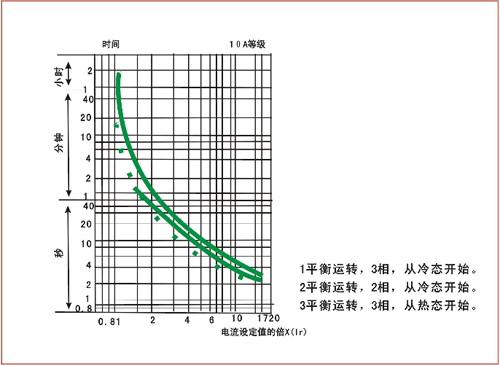

时间一电流动作特性
订货须知
订货时必须指明产品名称，型号．整定电流范围、数量：如热 继电器JRSl-09-25/2 5.5-8A 100台
