适用范围
JZC1接触器式继电器主要用于交流50Hz或60Hz．额定工作龟压至660V的控制电路中，用来用来控制各种电压线圈，或将信号传递，并可控制小容量的交流电动机。
产品符合GB14048.4．GB 14048.5，IEC60947-4-1，IEC 60947-5-1等标准
型号及其含义
正常使用工作条件
1、海拔不超过2000m。
2、周围空气温度上限值不超过+40℃，且其24h内的平均温度值不超过+35℃，下限值不低于一5℃
3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿
度，例如20℃达90%。对于温度变化偶尔产生的凝露情况应采取特殊措施。
4、污染等级为3级。
5、安装类别为Ⅲ类：
6、安装面与垂直面的安装倾斜角度不超过士50，且应无显著摇动和冲击振动的地方。
结构特征
继电器为双断点触头直动式运动结构，动作机构灵活，手动检查方便，结构紧凑。触头系统采用半封闭结构，粉尘不易进入，能提高寿命。接线端均有防护罩覆盖．使用安全可靠。安装可用螺钉紧固。也可扣装在35毫米的安装轨上，装卸迅速方便。

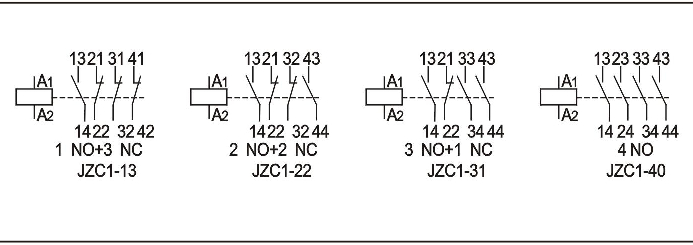

接线原理图

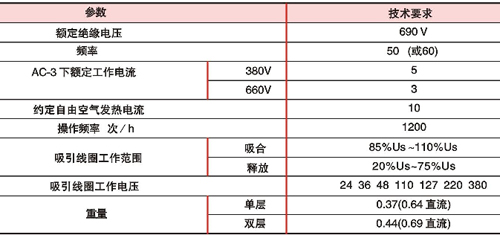

主要技术参数

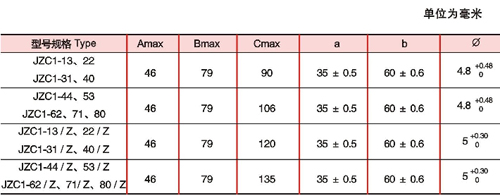

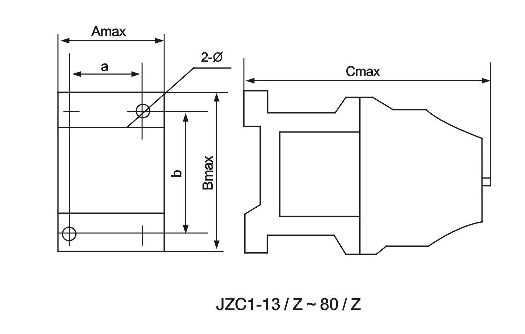

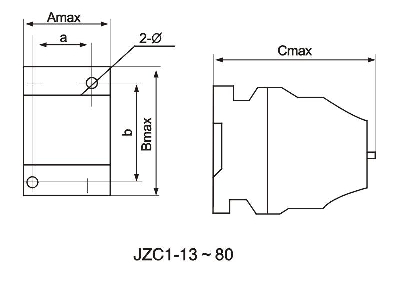

外形与安装尺寸
订货须知
a、订购继电器时应说明产品型号、规格、线圈额定工作电压、频率、订购数量：
b、安装在成套开关箱中的继电器与箱体及其它元件间距离均不得小于10毫米：
c、继电器在运输、保管、使用时均不得遭受雨水、雪的侵袭：
d、安全使用继电器，检查继电器时应切断电源。
